県営水道を受水し配水する施設です。(尾西配水場および木曽川配水場は地下水水源を含む)

千秋配水場

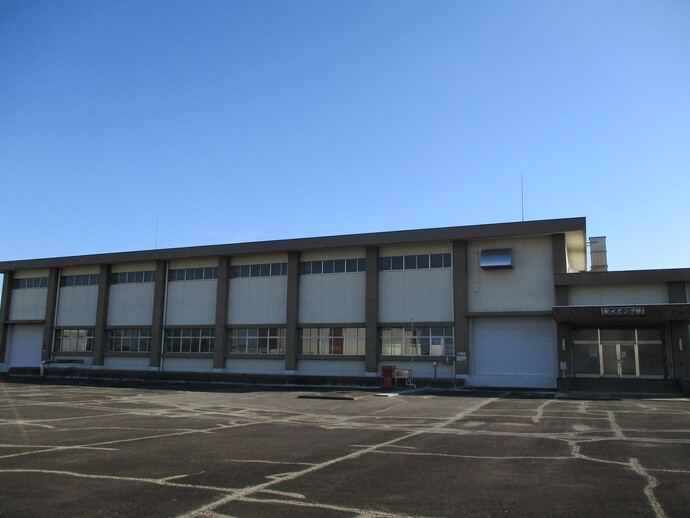

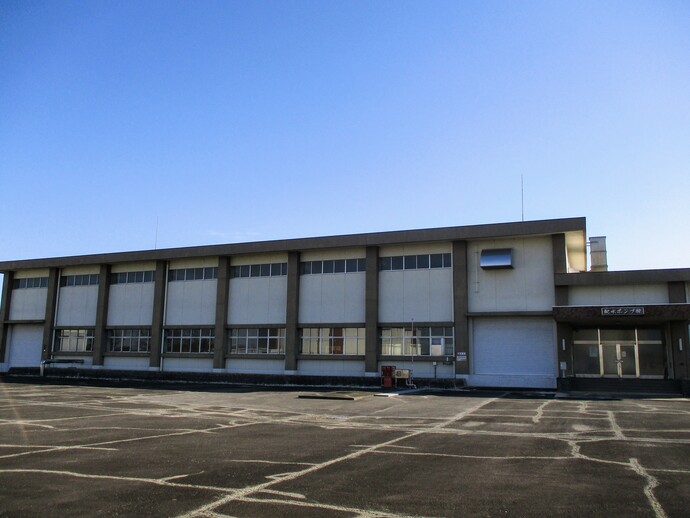

写真:千秋配水場建屋

  • 配水ポンプ棟
    1階 監視室 電気室 発電機室 薬液注入室
    地下 ポンプ室
  • 配水池 3池
    内径 25.0メートル
    高さ 13.2メートル
    容量 6,000立方メートル/池
    合計容量 18,000立方メートル

ポンプ室

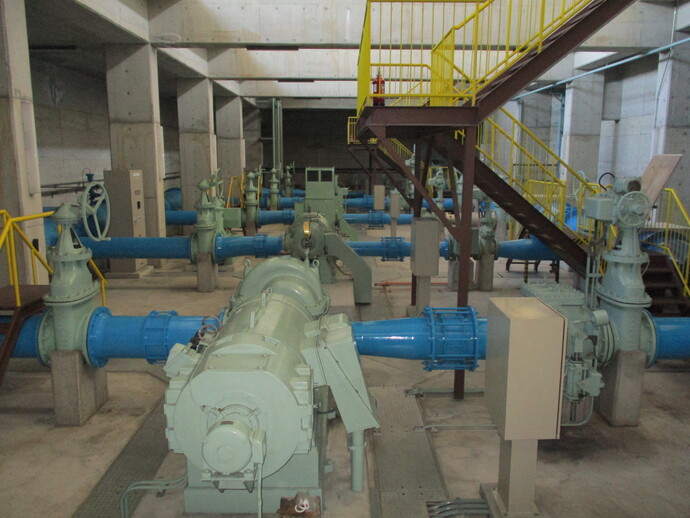

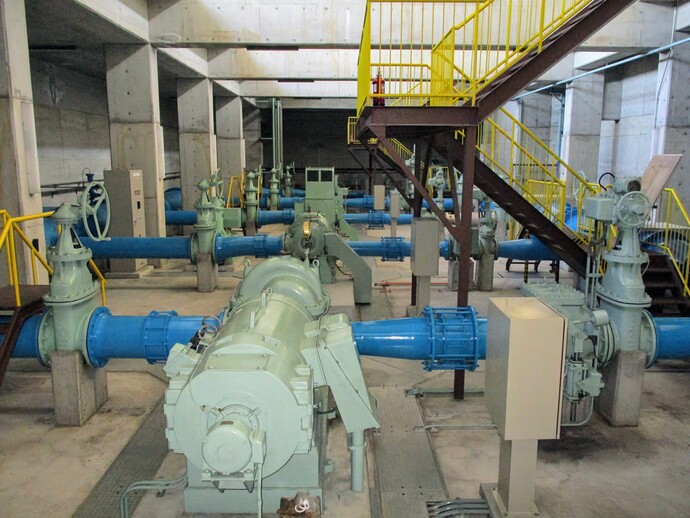

写真:千秋配水場配水ポンプ室

  • 配水ポンプ 5台

    口径

    [ミリメートル]

    吐出水量

    [立方メートル/分]

    出力

    [キロワット]

    電圧

    [ボルト]

    種類

    φ450×350

    25

    340

    3,300

    固定速型

    φ400×300

    20

    160

    400

    回転制御型

    φ400×300

    20

    160

    3,300

    回転制御型

    φ450×350

    25

    315

    3,300

    固定速型

    φ200×150

    5

    75

    3,300

    固定速型

非常用自家発電設備

  • 発電機 1基
    種類 ガスタービン(定置式)
    電圧 3,300ボルト
    容量 750キロボルトアンペア

尾西配水場

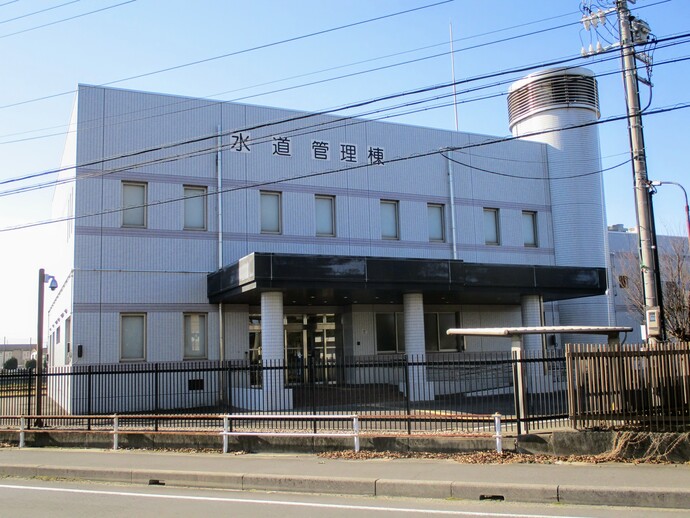

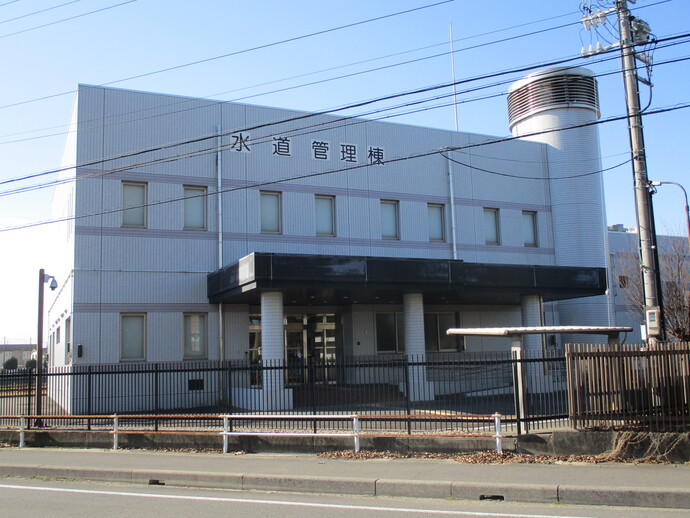

写真:尾西配水場の管理棟全景

  • 管理棟
    1階 監視室 発電機室 滅菌室
    2階 電気室
    地下 ポンプ室 換気機械室
  • 取水井 3井
    地下水 直径 350ミリメートル 深さ 200.0メートル 1井
    地下水 直径 450ミリメートル 深さ 258.0メートル 1井
    地下水 直径 450ミリメートル 深さ 190.0メートル 1井
  • 配水池 3池
    内径 25.0メートル
    高さ 7.5メートル
    容量 3,650立方メートル/池
    合計容量 10,950立方メートル

ポンプ室

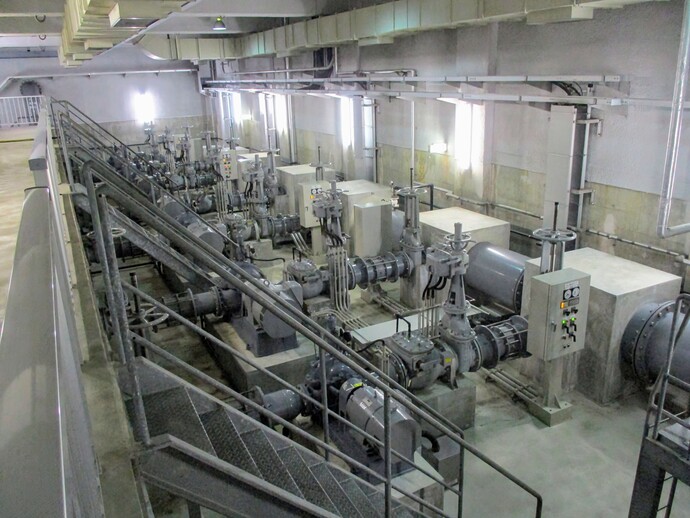

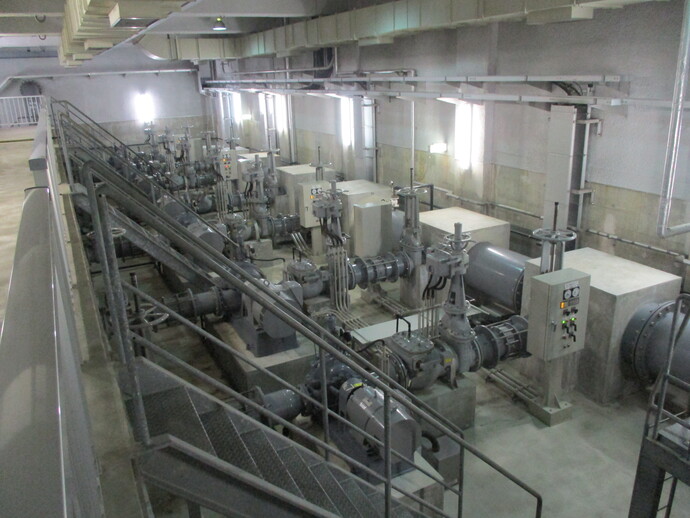

写真:尾西配水場配水ポンプ

  • 配水ポンプ 7台

    口径

    [ミリメートル]

    吐出水量

    [立方メートル/分]

    出力

    [キロワット]

    電圧

    [ボルト]

    種類

    台数

    φ200×150

    3.4

    45

    440

    回転制御型

    2台

    φ300×200

    8.7

    110

    440

    回転制御型

    5台

非常用自家発電設備

  • 発電機 1基
    種類 ガスタービン(定置式)
    電圧 6,600ボルト
    容量 625キロボルトアンペア

木曽川配水場

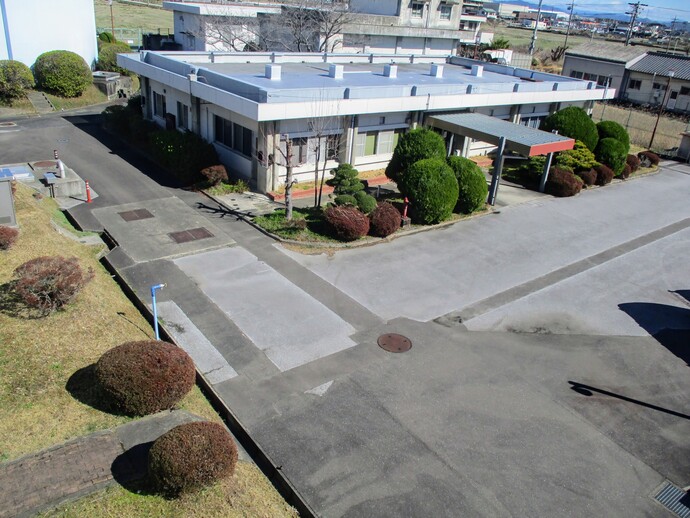

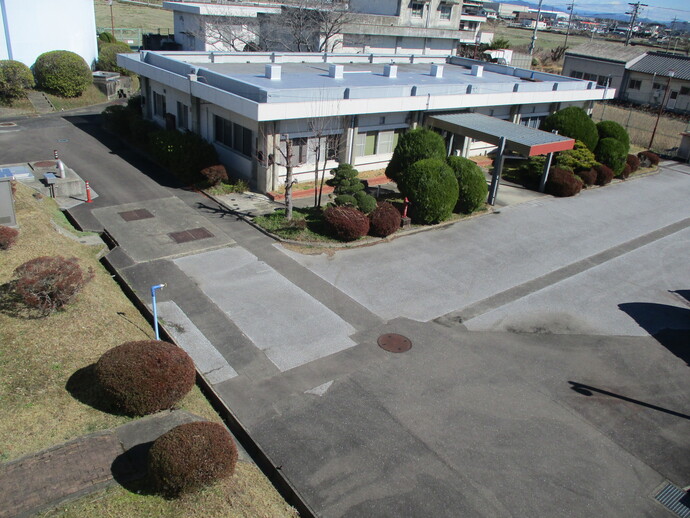

写真:木曽川配水場建屋

  • 北ポンプ棟
    北ポンプ室
  • 南ポンプ棟
    監視室 電気室 南ポンプ室
  • 発電機棟
    発電機室
  • 取水井 2井
    地下水 直径 400ミリメートル 深さ 230.0メートル 1井
    地下水 直径 400ミリメートル 深さ 137.5メートル 1井
  • 配水池 3池
    容量 1,700立方メートル/池 2池
    容量 3,000立方メートル/池 1池
    合計容量 6,400立方メートル

北ポンプ室

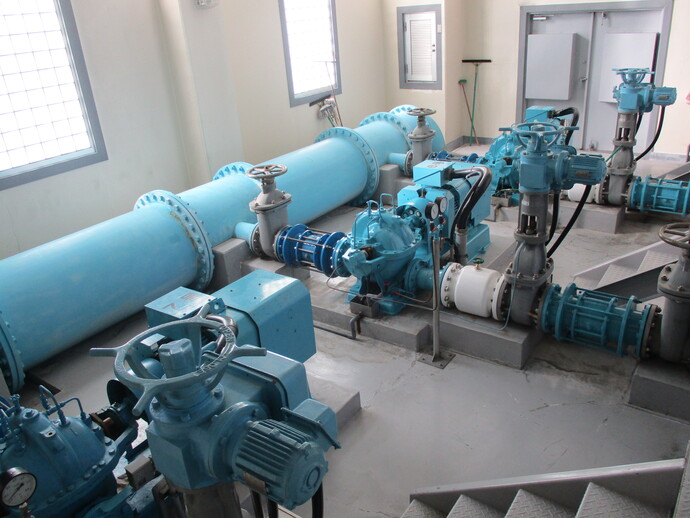

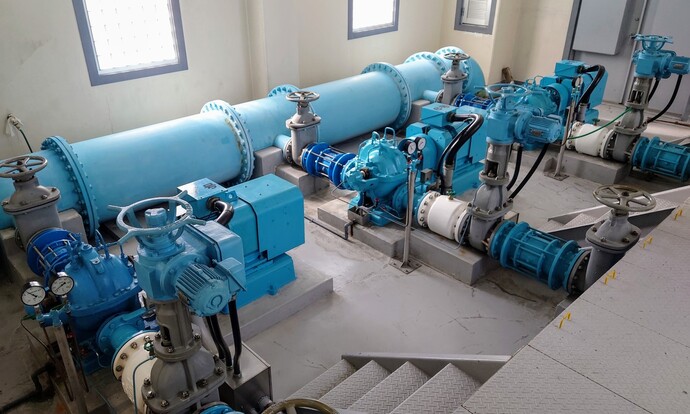

写真:木曽川配水場北ポンプ室

  • 配水ポンプ 3台

    口径

    [ミリメートル]

    吐出水量

    [立方メートル/分]

    出力

    [キロワット]

    電圧

    [ボルト]

    種類

    台数

    φ200×150

    4.1

    65

    210

    回転制御型

    3台

南ポンプ室

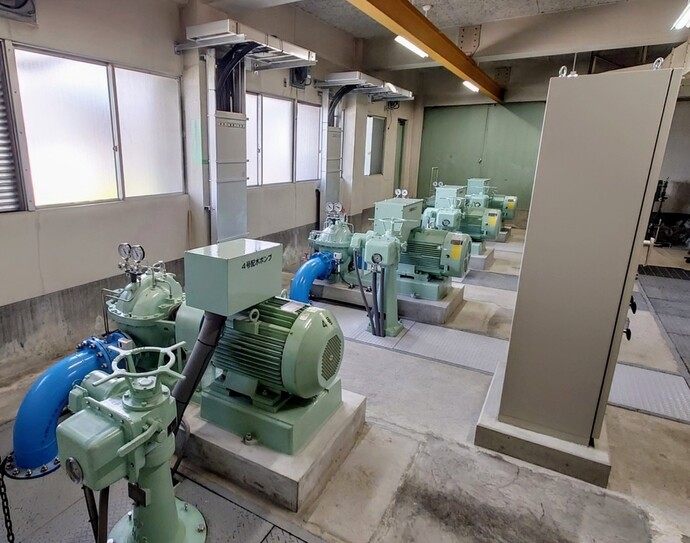

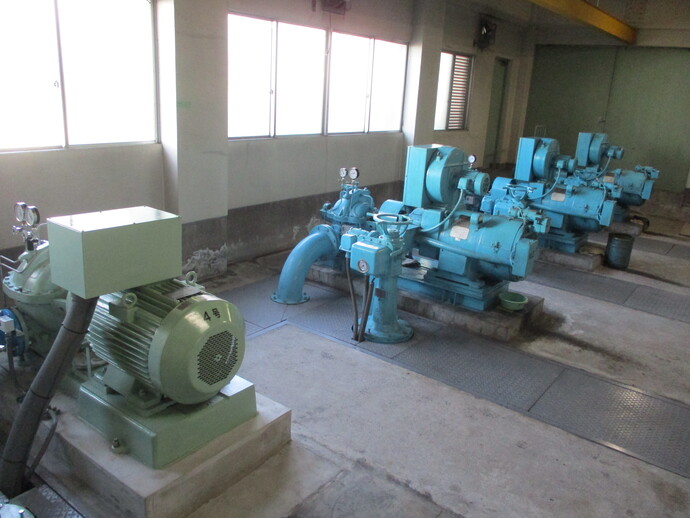

写真:木曽川配水場南ポンプ室

  • 配水ポンプ 4台

    口径

    [ミリメートル]

    吐出水量

    [立方メートル/分]

    出力

    [キロワット]

    電圧

    [ボルト]

    種類

    台数

    φ200×150

    4.1

    55

    210

    回転制御型

    3台

    φ200×150

    5.8

    75

    210

    回転制御型

    1台

非常用自家発電設備

  • 発電機 1基
    種類 ディーゼル(定置式)
    電圧 220ボルト
    容量 400キロボルトアンペア
