極楽寺・大野・尾関・江森水源所

極楽寺・大野水源所

佐千原浄水場の主要な伏流水水源です。
各水源で取水された原水は、導水管により佐千原浄水場へ送られます。

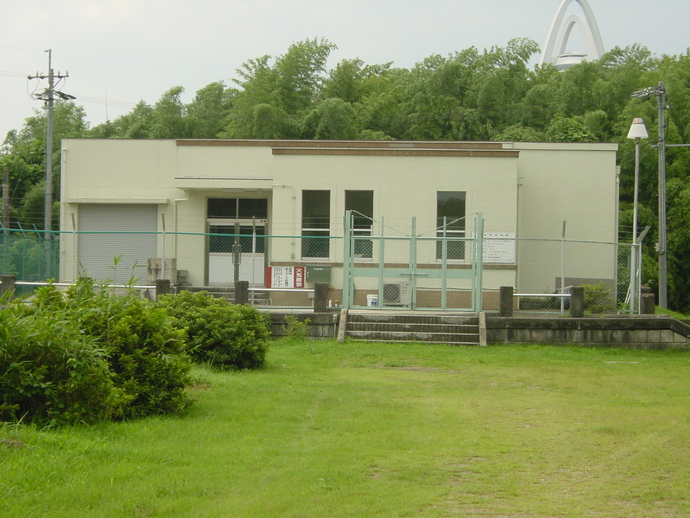

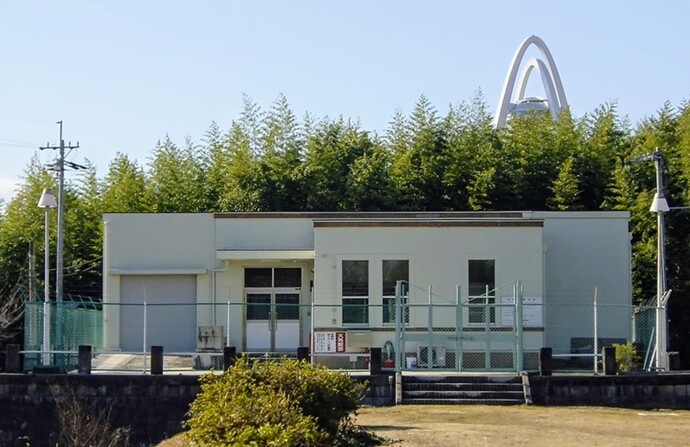

極楽寺水源所

• 取水井　3井
  伏流水　直径 5.5メートル　深さ 15.6メ－トル　1井
  伏流水　直径 2.5メートル　深さ 18.0メートル　1井
  伏流水　直径 500ミリメートル　深さ 168メートル　1井(予備井)
• 最大取水量（水利権）
  12,000立方メートル/日

非常用自家発電設備

• 発電機　1基
  種類　ガスタービン(定置式)
  電圧　6,600ボルト
  容量　300キロボルトアンペア

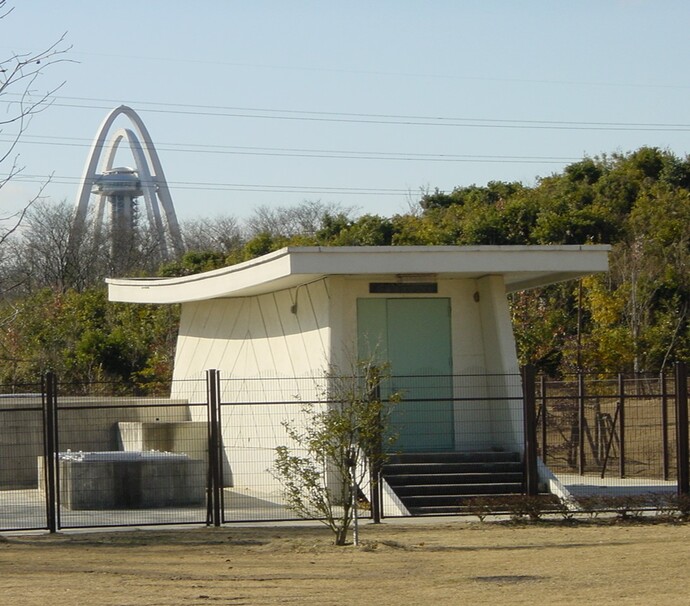

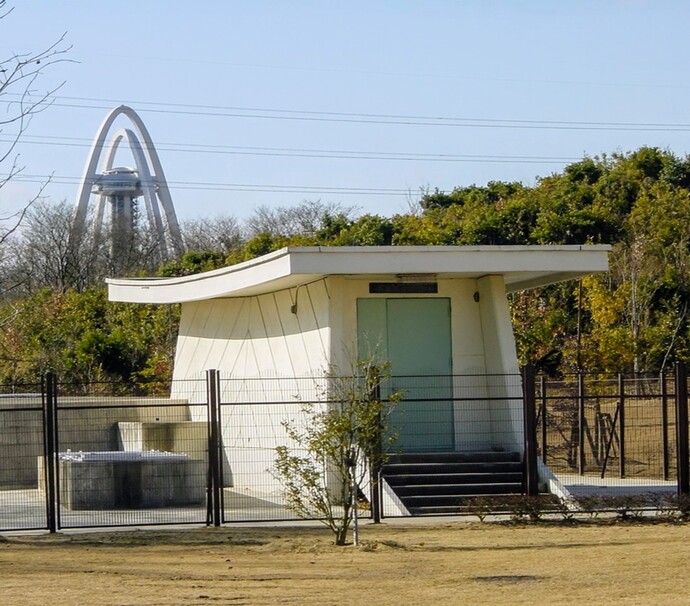

大野水源所

• 取水井　4井
  伏流水　直径 5.0メートル　深さ 14.2メートル　1井
  伏流水　直径 8.4メートル　深さ 20.0メートル　1井
  伏流水　直径 8.4メートル　深さ 22.0メートル　2井
• 最大取水量（水利権）
  28,000立方メートル/日

尾関・江森水源所

尾関水源所

• 取水井　1井
  地下水　直径 400ミリメートル　深さ 138メートル

江森水源所

• 取水井　1井
  地下水　直径 500ミリメートル　深さ 180メートル
