西部浄化センターの概要

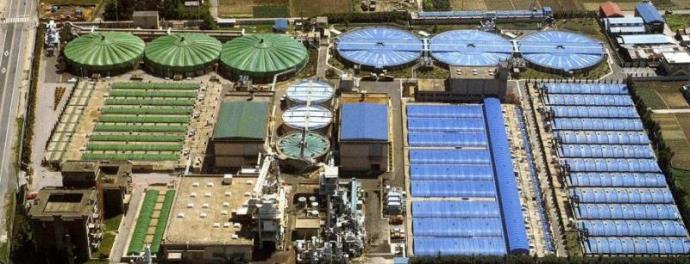

西部浄化センターの全景

浄化センター概要(西部系）

敷地面積

16,800平方メートル

処理方法

活性汚泥法

処理能力

晴天時　1日あたり27,200立方メートル
雨天時　1日あたり155,100立方メートル

計画処理人口

22,000人

処理区域

289ヘクタール

運転開始

1964年2月

主要処理施設（西部系）

最初沈でん池

径　25.0メートル　×　深さ　3.5メートル　×　2池
径　28.0メートル　×　深さ　3.5メートル　×　1池

反応タンク

幅　5.9メートル　×　長さ　31.3メートル　×　深さ　5.1メートル　×　3槽　×　3系列

最終沈でん池

幅　3.9メートル　×　長さ　48メートル　×　深さ　2.75メートル　×　9池

再曝気槽
(嫌気槽)

幅　5.6メートル　×　長さ　36.0メートル　×　深さ　3.5メートル　×　2槽

機械棟

地上1階　地下1階
設備
ブロワ設備　180キロワット　×　4台
返送ポンプ設備　11キロワット　×　5台
余剰ポンプ設備　11キロワット　×　2台
消毒設備
処理水移送ポンプ設備　11キロワット　×2　台
電気室

汚泥脱水棟

地上2階　地下1階
設備
ベルトプレス脱水機　×　2台
電気室
生物脱臭設備　×　1台

管理棟

地上3階　地下1階
設備
電気室　

汚泥濃縮槽

径　16.4メートル　×　深さ　4.0メートル　×　1池

場外設備（西部系）

平和ポンプ場

運転開始　1964年

種別　中継ポンプ場

音羽貯留槽

運転開始　1976年

種別　汚水貯留槽

貯留能力　4,500立方メートル
　現在は雨水貯留槽としての役割が大きい

真清田貯留槽

運転開始　1976年

種別　雨水貯留槽

貯留能力 2,500立方メートル

新生貯留槽

運転開始　1987年

種別　雨水貯留槽

貯留能力　2,000立方メートル

梅ヶ枝貯留槽

運転開始　2024年

種別　雨水貯留槽

貯留能力　11,700立方メートル

浄化センター概要（特水系）

敷地面積

21,900平方メートル

処理方法

活性汚泥法

処理能力

1日あたり71,300立方メートル

処理区域

144ヘクタール

運転開始

1971年4月

主要処理施設（特水系）

最初沈でん池

径　34.0メートル　×　深さ　3.5メートル　×　3池

反応タンク

幅　9.0メートル　×　長さ　34.0メートル　×　深さ　4.5メートル　×　4槽　×　3系列

最終沈でん池

幅　10.0メートル　×　長さ　37.0メートル　×　深さ　3.3メートル　×　9池

機械棟

地上1階　地下1階
設備
ブロワ設備　200キロワット　×　4台　150キロワッ　ト×　2台
返送ポンプ設備　18.5キロワット　×　4台
余剰ポンプ設備　7.5キロワット　×　1台

汚泥脱水棟

地上2階　地下1階
設備
ベルトプレス脱水機　×　3台
電気室
脱臭設備　×　1台

焼却設備

焼却能力 45トン/日　

汚泥濃縮槽

径　16.4メートル　×　深さ　4.0メートル　×　2池

場外設備（特水系）

木曽川ポンプ場

運転開始　1970年

種別　中継ポンプ場

貯留能力　5,000立方メートル

板倉ポンプ場

運転開始　1966年

種別　中継ポンプ場

貯留能力　7,000立方メートル
