東部浄化センターの概要

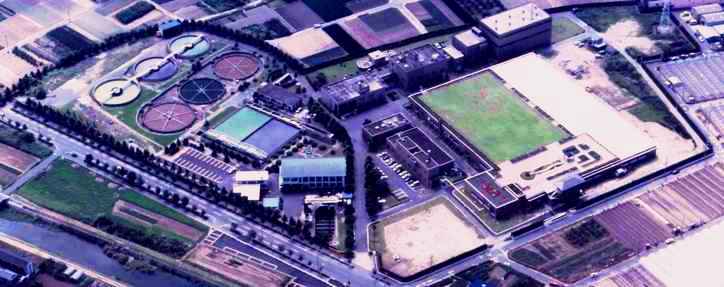

東部浄化センター

東部浄化センターの概要

敷地面積

59,000平方メートル

処理方法

活性汚泥法

処理能力

晴天時1日あたり54,400立方メートル

計画処理人口

70,000人

処理区域

1,196ヘクタール

供用開始

(合流)1960年

(分流)1988年

沈砂池・ポンプ棟

沈砂池(分流対応)

幅 2.0メートル×長さ10.0メートル×有効水深0.6メートル×2池

汚水ポンプ(分流対応)

径300ミリメートル 1分あたりの送水能力11.3立方メートル×2台

径400ミリメートル 1分あたりの送水能力22.6立方メートル×2台

沈砂池(合流対応)

幅1.5メートル×長さ10.0メートル×有効水深0.5メートル×2池

汚水ポンプ(合流対応)

1分あたりの径300ミリメートル送水能力8.1立方メートル×2台

1分あたりの径350ミリメートル送水能力16.2立方メートル×1台

非常用発電機

6,600V 500kVA×1台

6,600V 750kVA×1台

ブロワ棟

ブロワ

径200ミリメートル 1分あたりの送風能力60立方メートル×2台

径300ミリメートル 1分あたりの送風能力120立方メートル×2台

水処理棟

最初沈でん池

幅 5.6メートル × 長さ 17.6メートル × 有効水深 3.0メートル × 12池

反応タンク

幅 5.5メートル×長さ 37.1メートル×有効水深6.0メートル×12池

最終沈でん池

幅5.6メートル×長さ32.6メートル×有効水深3.0メートル×12池

塩素混和池

容積 1,194立方メートル

汚泥濃縮槽

濃縮槽

径8.0メートル×有効水深4.0メートル×2槽

汚泥棟

汚泥脱水機

ベルトプレス式 ろ布幅2.5メートル 3台

場外設備

柳戸ポンプ場

供用開始 1970年

種別 中継ポンプ場

観音寺ポンプ場

供用開始 1993年

種別 中継ポンプ場

常願通ポンプ場

供用開始 2002年

種別 中継ポンプ場

泉貯留槽

運転開始 1993年

種別 雨水貯留槽

貯留能力 2,000立方メートル

公園通貯留槽

運転開始 1976年

種別 雨水貯留槽

貯留能力 1,100立方メートル

北園通貯留槽

運転開始 2018年

種別 雨水貯留槽

貯留能力 3,300立方メートル
